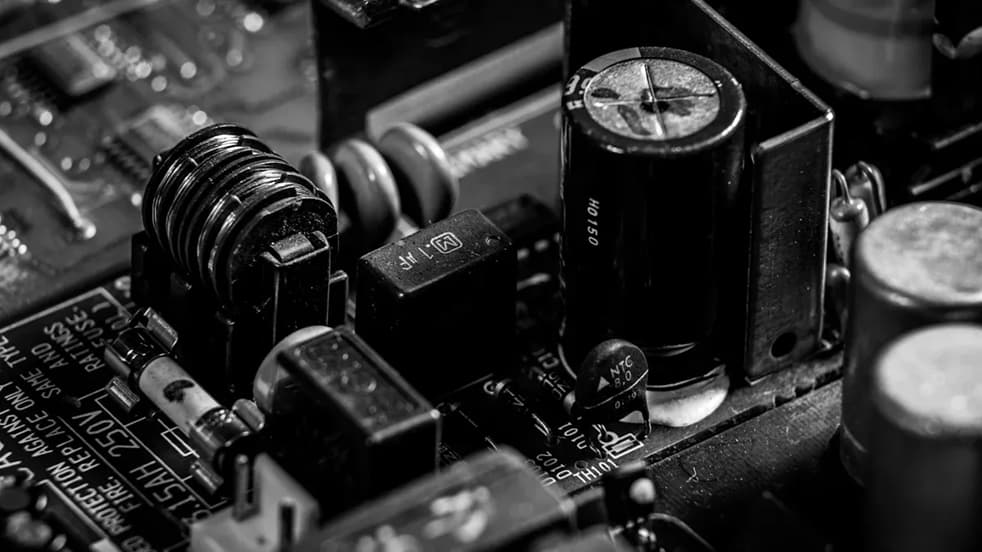

Bei der Übertragung klarer Signale in der Elektronik treten viele Probleme auf. Ferritkerne helfen, unerwünschte Störungen zu unterdrücken und verbessern die Funktion von Kabeln. In Saudi-Arabien werden vermehrt Hochfrequenzelektronikgeräte eingesetzt. Robuste Kabelkonfektionen sind daher unerlässlich. Schon kleine Probleme können in drahtlosen Systemen und 5G-Netzen zu erheblichen Verlusten führen.
Faktor | Auswirkungen auf Kabelkonfektionen |
|---|---|
Hochfrequenzbedarf | Ferrite tragen zu klaren Signalen und geringeren Störungen bei. |
Konstruktionsfehler | Kleine Fehler können zu großen Signalverlusten führen. |
Elektronische Geräte können vielen elektromagnetischen Störungen (EMI) ausgesetzt sein. Motoren, Transformatoren und Netzteile können unerwünschte Geräusche erzeugen. Ferritkerne helfen, diese Störungen zu reduzieren. Sie blockieren hochfrequente Signale, die Probleme verursachen. Ferritkerne können auf Leiterbahnen platziert werden, um die EMI zu verringern. Sie verhindern, dass Kabel wie Antennen wirken. Dadurch wird die Ausbreitung von EMI-Störungen reduziert. Ferritfilter eliminieren hochfrequente elektrische Störungen. Dies führt zu einer besseren und zuverlässigeren Funktion Ihrer Geräte.
TippFerritkerne benötigen keine zusätzliche Energie. Sie können auch in kleinen Räumen eingesetzt werden. Sie eignen sich gut für die Herstellung vieler Geräte und für Reparaturen.
In drahtlosen Geräten können Ferritabsorber Störungen um bis zu 15 dB reduzieren. Dies verbessert den Empfang, insbesondere in LTE- und 5G-Netzen. Ferritabsorber sind günstiger als abgeschirmte Kabel und aktive Filter. Geräteprobleme lassen sich so kostengünstig beheben.
Sie wünschen sich klare Signale von Ihren Geräten? Ferritkerne tragen dazu bei, saubere Signale in Audio-, Video- und Datensystemen zu gewährleisten. Durch die Reduzierung elektromagnetischer Störungen (EMI) ermöglichen Ferritkerne den störungsfreien Betrieb Ihrer Geräte. Ferritperlen wirken wie Tiefpassfilter. Sie blockieren hochfrequente Störungen, lassen aber niederfrequente Signale passieren. Dadurch wird die einwandfreie Funktion Ihrer Daten- und Stromleitungen sichergestellt.
Ferrite blockieren hochfrequentes Rauschen.
Sie tragen dazu bei, dass Signale stark und klar bleiben.
Man kann sie in Stromversorgungen und Kommunikationsgeräten verwenden.
Nutzen | Beschreibung |
|---|---|
Lärmunterdrückung | Ferritperlen blockieren hochfrequente Störungen in Kabeln und Schaltkreisen. |
Verbesserte Signalintegrität | Ferrite tragen dazu bei, dass Signale stark und klar bleiben. |
Vielseitigkeit | Ferrite können in vielen Geräten, wie Smartphones und Robotern, verwendet werden. |
Ferritkerne finden sich in vielen elektronischen Geräten und Kabelkonfektionen. Sie spielen eine wichtige Rolle in Netzteilen, drahtlosen Ladegeräten und Medizingeräten. In Autos tragen Ferritkerne zur Stromregelung und zur Unterdrückung elektrischer Störungen bei. Auch in Fabrikmaschinen kommen sie zum Einsatz, wo sie einen reibungslosen Ablauf gewährleisten.
Gerätetyp | Anwendungsfallbeschreibung | Vorteile |
|---|---|---|
Netzteile für Unterhaltungselektronik | Wird in Smartphones, Tablets und Laptops zur besseren Energienutzung eingesetzt. | Höhere Energieeffizienz, kleinere Abmessungen und geringere elektromagnetische Störungen. |
Drahtlose Ladesysteme | Wird für die Energieübertragung in drahtlosen Ladegeräten für Handys und Elektroautos benötigt. | Besseres Laden und geringere Wärmeentwicklung. |
Medizinische Bildgebungs- und Diagnosegeräte | Wird in MRT-Geräten und tragbaren Ultraschallgeräten für Hochfrequenzfelder verwendet. | Bessere Bildqualität und niedrigere Kosten. |
Automobilelektronik | Wird in der elektrischen Servolenkung und in Batterieeinheiten von Elektroautos verwendet. | Bessere Energienutzung und sicherere Autos. |
Industrielle Automatisierungs- und Steuerungssysteme | Wird in Steuerungs- und Kommunikationsgeräten in Fabriken eingesetzt. | Zuverlässigere Systeme und mehr Sicherheit. |
Sie finden auch Hochtemperatur-Ferritmagnete Ferritkerne werden in USB-, HDMI- und Ethernet-Kabeln eingesetzt. Sie blockieren Funkstörungen und elektromagnetische Störungen. Dadurch werden Daten schneller und fehlerfreier übertragen. Ferritkerne blockieren unerwünschte Signale oberhalb von 1 MHz und sind bis zu 1 GHz einsetzbar. Für verschiedene Frequenzen stehen unterschiedliche Ferritmaterialien wie MnZn und NiZn zur Verfügung.
NotizFerrite sind in der Unterhaltungselektronik weit verbreitet, finden sich aber auch in Motoren und Transformatoren. Sie eignen sich gut für heiße und anspruchsvolle Umgebungen.
Ferrite finden Anwendung in Stromversorgungssystemen für Smartphones, Tablets und Elektroautos. Sie dienen der Leistungsregelung und Rauschunterdrückung in Fahrzeugen und Fabriken. Auch in Funksendern und -empfängern, wo Hochfrequenzbetrieb wichtig ist, kommen Ferrite zum Einsatz.
Ferrite sind in der Elektronik sehr wichtig. Man findet sie in vielen Geräten, da sie unerwünschte elektrische Störungen unterdrücken. Diese Materialien bestehen aus Eisenoxid und anderen Metallen wie Mangan oder Zink. Dicke Ferrit-Scheibenmagnete Ferrite funktionieren in vielen Temperatur- und Frequenzbereichen einwandfrei. Dank ihres hohen spezifischen Widerstands wandeln sie nur wenig Energie in Wärme um. Dies trägt zu einer besseren Funktion Ihrer Geräte bei. Ferrite absorbieren elektromagnetische Energie und sorgen für saubere Signale.
Ferritperlen und -kerne blockieren hochfrequente Störungen in Kabeln und Schaltungen. Ferritperlen sind klein und zylinderförmig. Man findet sie häufig in Stromversorgungsleitungen oder Signalkabeln. Sie wirken wie Widerstände gegen hochfrequente Störungen und absorbieren deren Energie. Ferritkerne gibt es in vielen Formen und Größen. Man wickelt Drähte um sie, um unerwünschte Signale herauszufiltern. Die folgende Tabelle zeigt die Unterschiede zwischen Ferritperlen und Induktivitäten:
Besonderheit | Ferritperlen | Induktivitäten |
|---|---|---|
Funktion | EMI- und RFI-Filterung, Umwandlung hochfrequenter Signale in Wärme | Energie speichern, elektrische Energie in magnetische Energie umwandeln |
Struktur | Klein, zylindrisch, aus Ferritmaterial | Eine Metallspule ist um einen Magnetkern gewickelt. |
Impedanz | Hohe Impedanz gegenüber Hochfrequenzsignalen, variiert mit der Frequenz | Konstante Impedanz über viele Frequenzen |
Frequenzbereich | Wirksam bei hohen Frequenzen (von einigen zehn MHz bis zu GHz) | Breites Spektrum, einschließlich niedrigerer Frequenzen |
Anwendungen | Rauschfilterung für Stromversorgung und Signalleitung | Leistungselektronik, HF-Schaltungen, Energiespeicherung |
TippFerritperlen eignen sich am besten zur Unterdrückung hochfrequenter Störungen. Induktivitäten eignen sich gut zur Energiespeicherung in Schaltkreisen.
Es gibt verschiedene Ferritarten für unterschiedliche Anwendungen. Mangan-Zink-Ferrit zeichnet sich durch eine hohe Permeabilität aus und eignet sich gut für Frequenzen unter 5 MHz. Nickel-Zink-Ferrit hat einen höheren spezifischen Widerstand und ist für Frequenzen über 1 MHz geeignet. Wählen Sie die Ferritart, die den Anforderungen Ihres Geräts entspricht.
Ferrit-Typ | Eigenschaften |
|---|---|
Mangan-Zink-Ferrit | Höhere Durchlässigkeit, gut für niedrige Frequenzen |
Nickel-Zink-Ferrit | Höherer spezifischer Widerstand, optimal für hohe Frequenzen |
Anwendungsbereich | MnZn für Frequenzen unter 5 MHz; NiZn für Frequenzen über 1 MHz, außer bei einigen Induktivitäten. |
Ferritkerne gibt es in vielen Formen. Man findet sie als Perlen, Ringkerne und Blöcke. Ferritperlen sind klein und lassen sich leicht auf Kabeln anbringen. Ringkerne sind rund und filtern hochfrequentes Rauschen, während niederfrequente Signale durchgelassen werden. Die besten Ergebnisse erzielt man, wenn man Ferritkerne am niederohmigen Ende eines Kabels anbringt. Dadurch werden Gleichtaktströme reduziert und die Signalqualität verbessert. Platziert man sie am falschen Ende, kann das Rauschen sogar zunehmen.
Ferritringkerne wandeln Schall in Wärme um.
Die richtige Platzierung der Ferritkerne trägt zu einer besseren Funktion Ihrer Kabel bei.
Um in Ihrer Elektronik das Beste aus Ferriten herauszuholen, müssen Sie die richtige Form und den richtigen Einsatzort wählen.
Ferrite besitzen besondere Eigenschaften, die der Elektronik zugutekommen. Sie reduzieren unerwünschte Störungen in Geräten. Ihre komplexe Permeabilität ermöglicht es ihnen, Magnetfelder zu regulieren. Dadurch werden Störungen in Kabeln und Geräten minimiert. Ferrite weisen eine geringe elektrische Leitfähigkeit auf, was zu einem geringen Energieverlust führt. Geräte bleiben kühl und funktionieren einwandfrei. Zudem reduzieren Ferrite Wirbelstromverluste, wodurch magnetische Störungen besser unterdrückt werden. Signale bleiben sauber und Interferenzen werden minimiert. Diese Eigenschaften machen Ferrite zu einer optimalen Wahl für die Elektronik.
Ferritkerne wirken wie Schutzschilde für Kabel. Sie blockieren hochfrequente Störungen auf den Leitungen. Ferritkerne filtern Signale, lassen nützliche Signale passieren, während Störungen unterdrückt werden. Sie wandeln hochfrequente Energie in Wärme um, die auf sichere Weise abgeleitet wird. Ferritkerne sind an USB- und HDMI-Kabeln zu finden und sorgen für klare Audio- und Videosignale. Zusätzliche Stromversorgung oder spezielle Schaltungen sind nicht erforderlich. Einfach einen Ferritkern auf das Kabel stecken – fertig.
TippFür optimale Ergebnisse sollten Ferritperlen nahe an der Geräuschquelle platziert werden.
Du musst das Richtige auswählen. Hochleistungs-Scheibenferritmagnet Für Ihre Anwendung. Verschiedene Ferrittypen eignen sich am besten für unterschiedliche Frequenzen. Die folgende Tabelle zeigt, welches Ferrit für welchen Anwendungsfall geeignet ist:
Ferrit-Typ | Idealer Frequenzbereich | Anwendungen |
|---|---|---|
Nickel-Zink (NiZn) | 2 MHz bis zu mehreren hundert MHz | Baluns, Ununs, Hochfrequenz-RFI/EMI-Unterdrückung |
| 70 MHz bis mehrere GHz | Gleichtaktinduktivitäten |
Mangan-Zink (MnZn) | 1 kHz – 1 MHz | Schaltnetzteile, Niederfrequenz-RFI/EMI-Unterdrückung |
| 2 MHz – 250 MHz | Reduzierung unerwünschter HF-Rauschen |
| Unter 5 MHz | Gleichtakt-Drosseln |
Nickel-Zink-Ferrite eignen sich gut für Hochfrequenzprobleme. Mangan-Zink-Ferrite sind für niedrigere Frequenzen besser geeignet. Durch die Auswahl des passenden Ferrittyps für Ihre Anforderungen erzielen Sie den besten Störschutz.
Sie müssen den passenden Ferritkern für Ihr Problem auswählen. Ermitteln Sie zunächst, welche Art von Störungen Sie unterdrücken möchten. Wählen Sie einen Ferritkern, der bei der gleichen Frequenz wie Ihr Gerät arbeitet. Stellen Sie sicher, dass der Sperrbereich des Ferritkerns nicht mit der Frequenz Ihres Signals übereinstimmt. Überprüfen Sie stets, ob der Sättigungsstrom höher ist als der Strom Ihres Kabels. Dadurch wird eine Überhitzung des Ferritkerns verhindert.
Bei der Auswahl eines Ferritkerns sollten Sie auf Material und Form achten. Manganferrit eignet sich gut für tiefe Frequenzen, Zinkferrit hingegen besser für hohe. Auch die Größe und die Montage spielen eine Rolle. Ein Ferritkern, der eng am Kabel anliegt, dämpft Störungen besser.
Merkmal | Beschreibung |
|---|---|
Typ | Flache oder runde Form für verschiedene Kabel. |
Design | Stil und Einstellungen für Ihr Gerät. |
Impedanz bei Frequenz | Wie stark das Ferrit Signale bei bestimmten Frequenzen blockiert. |
Material | Mangan für niedrige, Zink für hohe Frequenzen. |
Innere Dimension | Größe der Öffnung für Ihr Kabel. |
Äußere Abmessung | Außenmaße für die Passform in Ihrem Gerät. |
Die besten Ergebnisse erzielen Sie, wenn Sie Ferritkerne nahe an der Störquelle oder dem Stecker anbringen. Achten Sie auf die richtige Größe, damit der Ferritkern fest sitzt. Vermeiden Sie scharfe Knicke im Kabel beim Binden von Schlaufen. Wenn Sie Kabel häufig umstecken, verwenden Sie geteilte Adern für einen einfachen Wechsel. Bei langen Kabeln können Sie mehrere Ferritkerne verwenden, um die Störgeräusche besser zu unterdrücken. Testen Sie Ihre Konfiguration immer nach dem Anbringen der Ferritkerne und passen Sie sie gegebenenfalls an.
TippDurch zwei- oder dreimaliges Durchführen des Drahtes durch den Ferritkern lassen sich weitere Störungen abschirmen.
Befestigen Sie den Ferritkern mit Kabelbindern oder Schrumpfschlauch. Dadurch wird verhindert, dass er sich verschiebt, selbst wenn Sie das Kabel bewegen.
Viele machen Fehler beim Anbringen von Ferritkernen. Drückt man zu fest, kann der Ferritkern brechen oder seine Funktion verlieren. Ferritkerne sind empfindlich, daher vorsichtig vorgehen. Nicht zu viel Strom verwenden, da der Ferritkern sonst heiß werden und ausfallen kann. Ferritkerne nicht übereinander stapeln. Immer darauf achten, dass der Ferritkern fest um das Kabel gewickelt ist. Falsches Aufwickeln kann den Ferritkern beschädigen und seine Funktion beeinträchtigen.
NotizFür den Einsatz im Freien oder an heißen Orten sollten temperaturbeständige Ferrite verwendet werden, damit diese nicht ausfallen.
Ferrite sind in der Elektronik und bei Kabelkonfektionen sehr hilfreich. Sie bieten viele Vorteile. Die folgende Tabelle zeigt, wie Ferrite wirken:
Nutzen/Anwendung | Beschreibung |
|---|---|
Energieeffizienz | Ferritkerne helfen, in Geräten wie Smartphones Energie zu sparen. |
EMI-Reduzierung | Ferrite absorbieren Störsignale und tragen so zu einer besseren Funktion der Geräte bei. |
Hochdichte Datenspeicherung | Ferritkerne ermöglichen es Festplatten und Bändern, mehr Daten zu speichern. |
Verbesserte Signalqualität | Ferrite helfen bei der Abstimmung von Signalen in 5G- und IoT-Geräten. |
Automobilanwendungen | Ferrite tragen dazu bei, dass Autos sicherer werden und weniger Energie verbrauchen. |
Ferritkerne müssen fachgerecht ausgewählt und eingesetzt werden. Dies schützt Ihre Strom- und Signalleitungen. Eine korrekte Platzierung trägt zu einer längeren Lebensdauer Ihrer Geräte bei. Nutzen Sie diese Tipps, um Störungen zu minimieren und klare Signale zu gewährleisten.
